Como Instalar um Interruptor Inteligente (com Fio Neutro)
Transformar a iluminação da sua casa é um dos primeiros e mais satisfatórios passos na automação residencial. Afinal, para fazer isso do jeito certo, instalar um interruptor inteligente é o caminho mais robusto e confiável. Com ele, você pode controlar as luzes por voz, criar programações e cenários incríveis.
Apesar de mexer com a parte elétrica parecer intimidante, com as ferramentas certas e seguindo os passos com atenção, é um projeto “faça você mesmo” totalmente possível.
Neste guia completo, portanto, vamos mostrar em detalhes como realizar a instalação de forma segura e eficiente.
AVISO DE SEGURANÇA FUNDAMENTAL: Este tutorial envolve o manuseio de fios elétricos. Se você não tem 100% de certeza do que está fazendo ou não se sente confortável, então contrate um eletricista profissional. A sua segurança vem sempre em primeiro lugar. Além disso, jamais trabalhe com a energia ligada.
Antes de Começar: O que Você Vai Precisar
Primeiramente, organização é a chave. Sendo assim, separe tudo antes de iniciar o trabalho.
Ferramentas:
- Chave de Fenda (uma Phillips e uma de Fenda comum)
- Alicate de Corte (para decapar os fios, se necessário)
- Chave de Teste ou Multímetro (essencial para identificar os fios com segurança)
Materiais:
- O seu Interruptor Inteligente (compatível com fio neutro)
- Conectores de Emenda (conectores Wago são ótimos e seguros)
- Fita Isolante de boa qualidade
Entendendo os Fios para Instalar o Interruptor Inteligente
Ao abrir a caixinha do interruptor, você encontrará alguns fios coloridos. Sem dúvida, saber o que cada um faz é crucial para instalar um interruptor inteligente corretamente.
- Fio Fase (L): É o fio que traz a energia da rede elétrica. Geralmente é vermelho, preto ou marrom.
- Fio de Retorno (L1, L2…): É o fio que leva a energia do interruptor até a lâmpada.
- Fio Neutro (N): Este é o segredo do interruptor inteligente, pois fecha o circuito e permite que o módulo Wi-Fi fique constantemente alimentado. Pela norma brasileira (ABNT NBR 5410), deve ser azul claro, mas isso nem sempre é seguido em instalações antigas.
- Fio Terra (PE): É para segurança e proteção. Geralmente é verde ou verde/amarelo.
Passo a Passo para Instalar seu Interruptor Inteligente
Com tudo em mãos e os conceitos entendidos, vamos à instalação.

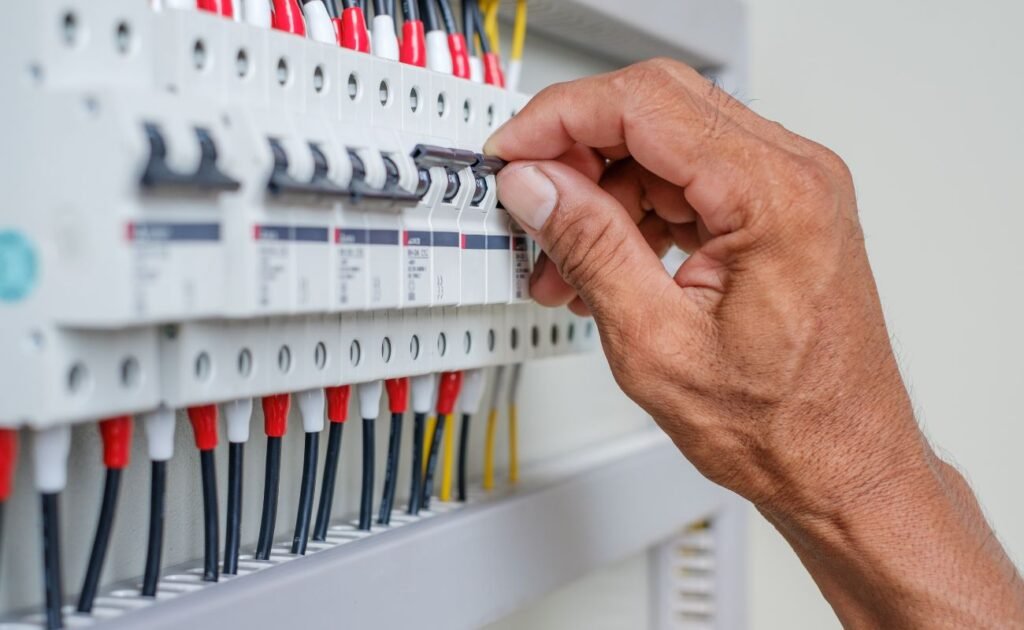

Passo 1: DESLIGUE A ENERGIA!
Este é o passo mais importante. Vá até o quadro de disjuntores da sua casa e desligue o circuito de iluminação do cômodo. Em seguida, volte ao interruptor e, com a chave de teste, confirme que não há mais energia nos fios. Teste todos eles.
Passo 2: Remova o Interruptor Antigo
Com a energia desligada e confirmada, remova o espelho do interruptor antigo. Depois, desparafuse o mecanismo da caixinha na parede e puxe-o para fora com cuidado.
Passo 3: Identifique os Fios
Antes de mais nada, fotografe como os fios estão conectados no interruptor antigo. Isso pode ajudar depois. Então, desconecte os fios (geralmente Fase e Retorno).

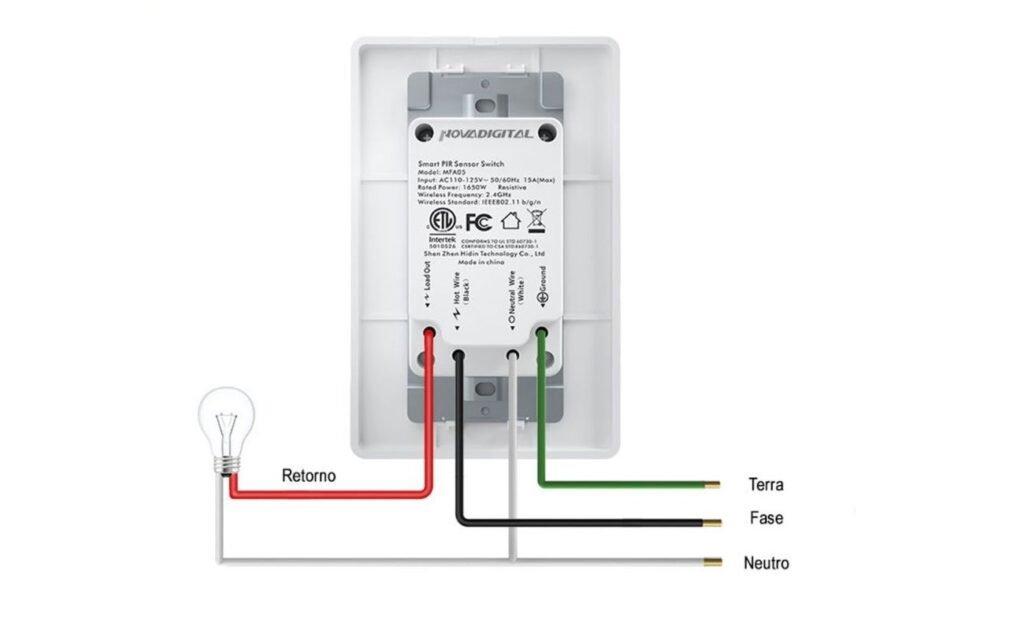

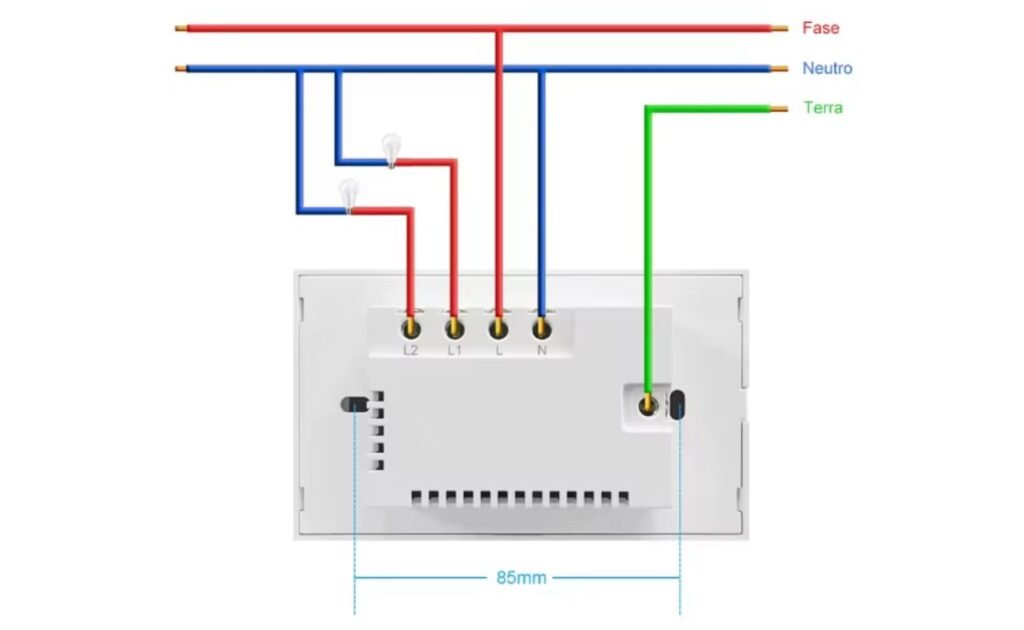

Passo 4: Conecte o Novo Interruptor
Agora é a hora da verdade. Os bornes (conectores) na parte de trás do interruptor smart vêm identificados:
- L (Live/Linha): Conecte o Fio Fase aqui.
- L1, L2… (Load/Carga): Conecte o Fio de Retorno da sua lâmpada aqui.
- N (Neutral): Conecte o Fio Neutro. Este é o passo que diferencia esta instalação e que abordamos em nosso guia sobre mitos da automação.
- PE ou frac{1}{4} (Terra): Se seu interruptor e sua caixinha tiverem o Fio Terra, conecte-o aqui.
Passo 5: Organize e Parafuse
Com todos os fios devidamente conectados, empurre-os com cuidado para dentro da caixinha 4×2. Logo após, posicione o novo interruptor e parafuse-o firmemente na parede e encaixe o espelho de acabamento.
Passo 6: Ligue a Energia e Teste
Volte ao quadro de disjuntores e religue a energia. O LED do seu interruptor inteligente deve acender ou piscar. Teste o botão físico para ver se a luz acende e apaga.
Passo 7: Configure no Aplicativo

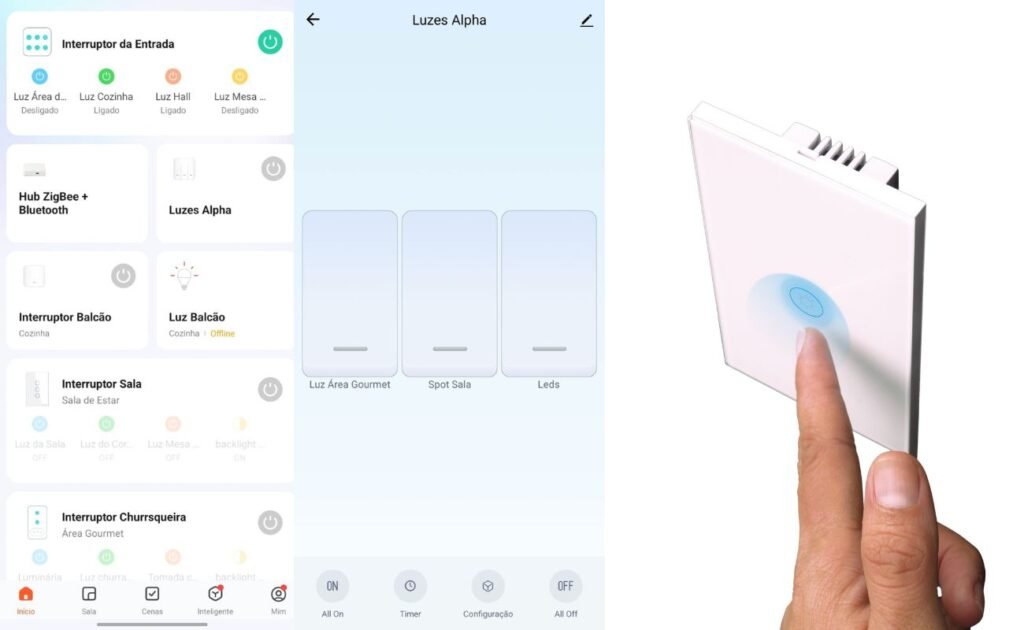

Se o teste físico funcionou, o último passo é o mais divertido. Abra o aplicativo da marca e siga as instruções para adicionar o novo dispositivo à sua rede Wi-Fi, assim como fez ao configurar sua tomada inteligente.
Problemas Comuns ao Instalar um Interruptor Inteligente
- O interruptor não ligou? Primeiramente, verifique se o disjuntor está realmente ligado e, depois, confirme as conexões dos fios Fase e Neutro.
- A luz fica piscando? Isso pode ocorrer com lâmpadas LED de baixa potência. Um “capacitor de bypass” pode ser necessário.
- Não encontrei o Fio Neutro na caixinha! PARE IMEDIATAMENTE. Se o fio azul não estiver na caixinha, a instalação se torna mais complexa. Neste caso, recomendamos fortemente que você chame um eletricista.
Conclusão: Iluminação Inteligente ao Seu Alcance!
Parabéns! Você acaba de dar um grande passo na automação da sua casa. Ao instalar um interruptor inteligente, você garante uma solução estável e cheia de possibilidades, pronta para receber seus comandos de voz e tornar seu dia a dia mais prático.
Ficou com alguma dúvida durante o processo? Deixe seu comentário abaixo!
